Tools

Die Liste der Tools wird stetig erweitert.

Nutzen Sie auch unverbindlich den Makro-Konfigurator für Ihr gewünschtes AVEVA Bocad Makro.

Gratis Bocad BoEdit Makros

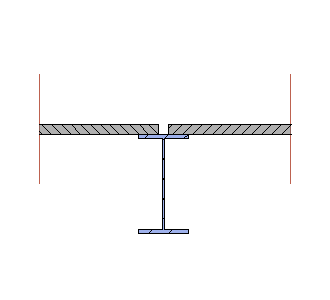

Teil an Teileachse zerschneiden (ked508b)

Teil an Teileachse zerschneiden
  • Das Makro zerschneidet Bleche an den Teilachsen von anderen Teilen.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Profil kopieren und verteilen (ked507b)

Profil kopieren und verteilen
  • Das Makro erstellt eine regelmäßige Einteilung zwischen zwei vorhandenen Profilen. Das zu verteilende Profil ist das zuerst Gepickte. Es wird bei der Teilung zwischen der Option „gleiches Achsmaß“ und „gleiche lichte Weite“ unterschieden.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Profil verlegen und verteilen (ked506b)

Profil verlegen und verteilen
  • Das Makro erstellt eine regelmäßige Einteilung zwischen zwei vorhandenen Profilen. Das zu verteilende Profil wird im Dialog eingegeben und ist unabhängig von den bereits existierenden Profilen. Es wird bei der Teilung zwischen der Option „gleiches Achsmaß“ und „gleiche lichte Weite“ unterschieden.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Carport aus Holz (ked207b)

Carport aus Holz
  • Mit diesem gratis Bocad Makro wird ein Carport aus Holz erstellt, das einseitig an einer Hauswand befestigt wird. Die Eingabeparameter werden im Video und in den Hilfebildern erklärt. Dieses Makro zeigt sehr gut wie Konstruktionsvorgänge, die sich zumindest prinzipiell ähneln, parametrisiert umgesetzt werden können. So hat man mit einem Makro alle verschiedenen Varianten eines Grundtyps erledigt. Die Investition in ein dynamisches Makro lohnt sich grundsätzlich immer.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

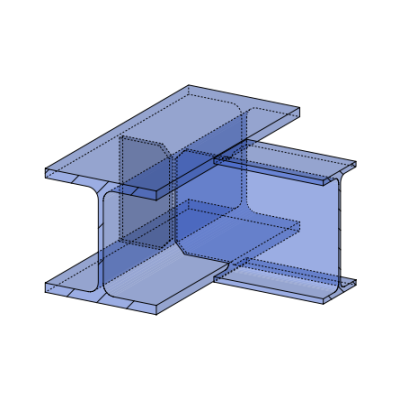

Geschweißter Stirnanschluß mit optionaler Rippe (ked205b)

Geschweißter Stirnanschluß
  • Dieses Makro erstellt einen geschweißten Stirnanschluß, der Optional mit einer Rippe versehen wird. Die Breite und die Dicke der Rippe werden automatisch ermittelt. Dazu gibt der Anwender Rundungswerte an. Gepickt wird ein Hauptträger und beliebig viele Nebenträger.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Fußplatte mit Langloch und Bezugspunkt (ked101b)

Fußplatte mit Langloch
  • Dieses Makro erstellt eine Fußplatte mit Langloch an eine vorhandene Stütze. Dabei pickt der Anwender eine oder mehrere Stützen sowie einen Bezugspunkt für Unterkante der Platte. Optional kann ein Verschiebungswert zu dem Bezugspunkt eingegeben werden
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Stirnplattenanschluss an Beton (ked201b)

Stirnplattenanschluss an Beton
  • Dieses Makro erstellt eine Stirnplatte an einem oder mehreren vorhandenen Trägern. Der Anwender pickt ein Betonteil und dann die Träger. Die Überstände der Platte über den Träger sind separat einstellbar. Die Schraubenbilder sind wahlweise ohne Schrauben, als Eckschrauben (nur 4 Schrauben) oder zusätzlich mit Schrauben an Randmitte (+ 4 Schrauben) ausführbar.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Teil über Diagonale (ked202b)

Teil über Diagonale
  • Dieses Makro generiert ein Profilteil über seine eigene Diagonale. Das ist nicht nur besonders beim Fachwerkträgerbau sehr hilfreich und spart Zeit. DerAnwender pickt einfach 2 Punkte in einer Ebene. Den Typ der Diagonalen kann der Anwender im Dialog einstellen.
  • Anwendungsvideo
  • Download-Paket (kostenlos)
  • Für AVEVA Bocad 2.3.1 erstellt. Verwendung des Makros in Expert-Version auf Anfrage ebenfalls kostenlos.

Kostenplichtige Makros

Blechverschraubung (ked509b)

Blechverschraubung
  • Das Makro untersucht die vorhandene Geometrie eines Bleches und erzeugt pro Kante eine Schraubenverteilung. Die Parameter von Schraube und Abständen werden im Dialog definiert.
  • Anwendungsvideo
  • Preis: 330,- € zzgl. 19% MwSt. Fordern Sie diese Makro einfach über mein Kontaktformular mit Angabe der Makronummer an und ich sende Ihnen das schriftliche Angebot per Email zu.
  • Nach Auftragsbestätigung sende ich Ihnen dann umgehend den Link zum Download-Paket sowie die Rechnung per Email.
  • Selbstverständlich unterstütze ich Sie auch kostenfrei bei der Installation des Makros.

Teilsysteme in großer Stückzahl anlegen (ked102b)

  • Dieses Makro erstellt ganze Blöcke von Teilsystemen in einem Rutsch. Die Teilsysteme bestehen aus Nummer, Name und Verantwortlichem. Die Blöcke werden in einer Excel-Datei definiert und per Knopfdruck wird eine lesbare csv-Datei erstellt. Der Anwender muss ein bieliebiges Teil im Modell picken, um das Makro auszuführen. Danach muss einmal über das Menü das Teilsystem gewechselt werden, um alle Teilsysteme in der Auswahlliste sehen zu können.
  • Anwendungsvideo
  • Preis: 190,- € zzgl. 19% MwSt.
    • Fordern Sie diese Makro einfach über mein Kontaktformular mit Angabe der Makronummer an und ich sende Ihnen das schriftliche Angebot per Email zu.
    • Nach Auftragsbestätigung sende ich Ihnen dann umgehend den Link zum Download-Paket sowie die Rechnung per Email.
    • Selbstverständlich unterstütze ich Sie auch kostenfrei bei der Installation des Makros.

Glas Geländerfüllung mit Glashaltern (ked206b)

Glas mit Glashaltern
  • Dieses Makro erstellt viereckige Glasscheiben mit Halterungen als Geländerfüllung. Die Glashalter der Firma Feldmann sind exemplarisch eingepflegt. Der Anwender kann in einer einfach zu verwendenden Excel-Tabelle selbst weitere Hersteller eintragen. Die Erstellung ist sehr einfach und komfortabel.
  • Anwendungsvideo
  • Preis: 290,- € zzgl. 19% MwSt. Fordern Sie diese Makro einfach über mein Kontaktformular mit Angabe der Makronummer an und ich sende Ihnen das schriftliche Angebot per Email zu.
  • Nach Auftragsbestätigung sende ich Ihnen dann umgehend den Link zum Download-Paket sowie die Rechnung per Email.
  • Selbstverständlich unterstütze ich Sie auch kostenfrei bei der Installation des Makros.

Die Download-Pakete enthalten:

  • alle notwendigen Dateien für das Makro
  • PDF mit Copyright und Haftungfausschluss Deutsch/Englisch
  • Installationsanleitung

Dieses Angebot an Bocad-Tools und Makros wird stetig erweitert. Wenn Sie Wünsche zu bestimmten Makros haben, nehmen Sie einfach Kontakt zu mir auf.

Bei Installationsproblemen stehe ich ebenfalls gerne zur Verfügung. Schreiben Sie mich einfach an.
